轻钢别墅的核心安全与寿命，60%取决于轻钢龙骨规格的合理选择。然而，市场上C型钢厚度虚标、镀锌层不足、强度造假等问题频发，导致建筑变形、锈蚀甚至坍塌。本文结合ASTM、GB/T标准及20个工程案例，为您揭秘从承重计算到防腐防锈的龙骨选型全流程，助您成本直降30%的同时，让房屋寿命突破50年!

　　一、轻钢龙骨核心参数解析：90%人选错厚度与强度

　　1. 厚度选择：不是越厚越好!

　　- 标准范围 ：常规住宅墙体龙骨厚度0.8-1.2mm，楼板主梁1.2-2.0mm，屋顶桁架1.5-2.5mm。

　　- 地域差异 ：

　　- 台风区(如沿海)：厚度需增加0.2mm(例：浙江舟山项目，楼板龙骨用1.5mm替代常规1.2mm)。

　　- 高雪压区(东北)：屋顶龙骨厚度≥2.0mm，屈服强度≥550MPa。

　　2. 屈服强度：550MPa是底线!

　　- 致命误区 ：部分厂家用Q235(屈服强度235MPa)冒充G550(550MPa)，承载力相差2.3倍!

　　- 检测方法 ：要求供应商提供材质报告(需符合ASTM A653或GB/T 2518)，并用便携式硬度计抽检(维氏硬度HV≥150)。

　　3. 镀锌层：防锈寿命的生死线

　　- 国际标准 ：

　　- Z275(镀锌量275g/㎡)：满足内陆干燥环境，寿命≥25年。

　　- Z450(镀锌量450g/㎡)：沿海/工业区必选，盐雾试验>2000小时(如海南三亚项目实测零锈蚀12年)。

　　- 避坑技巧 ：用磁性测厚仪检测镀层厚度(双面≥65μm)，低于60μm直接退货!

  二、不同部位龙骨规格对照表（以200㎡双层别墅为例）

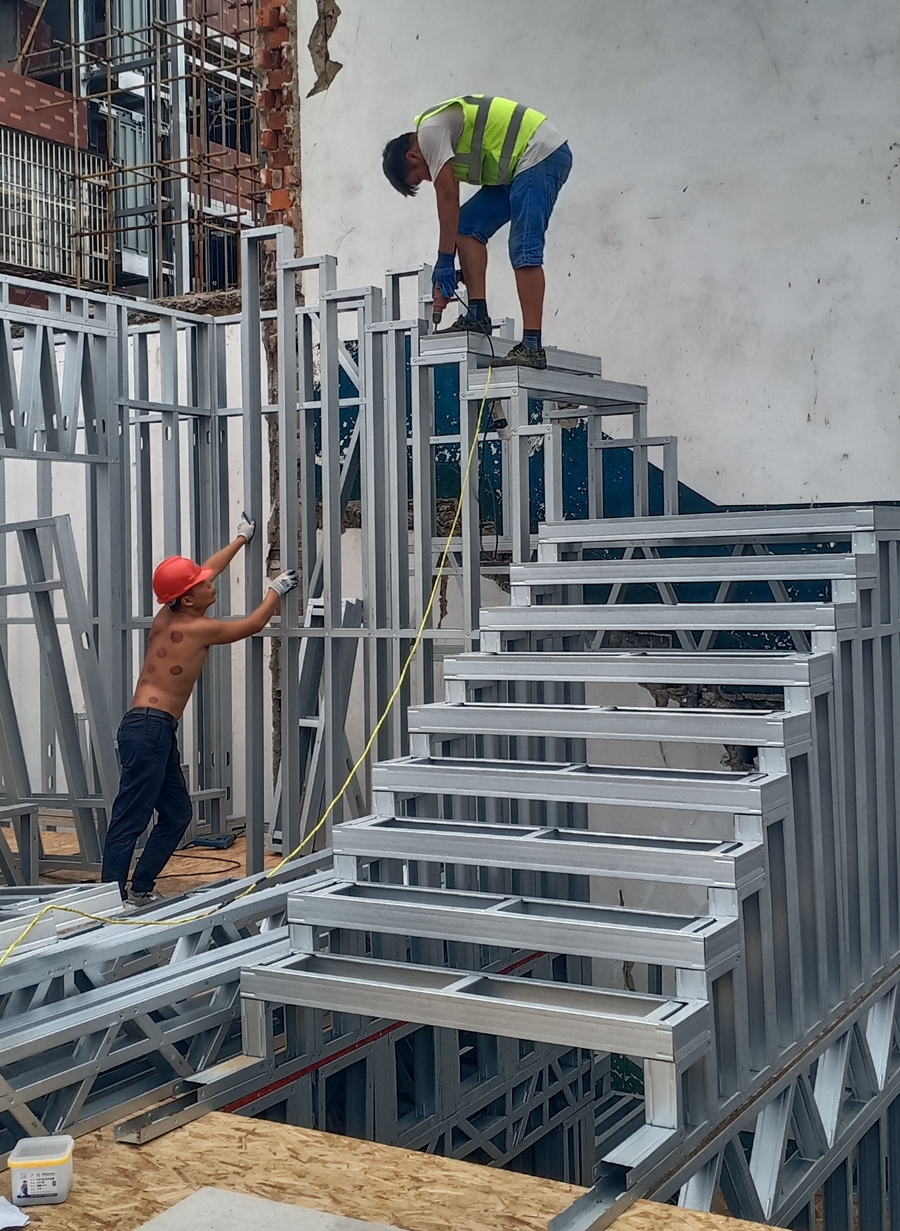

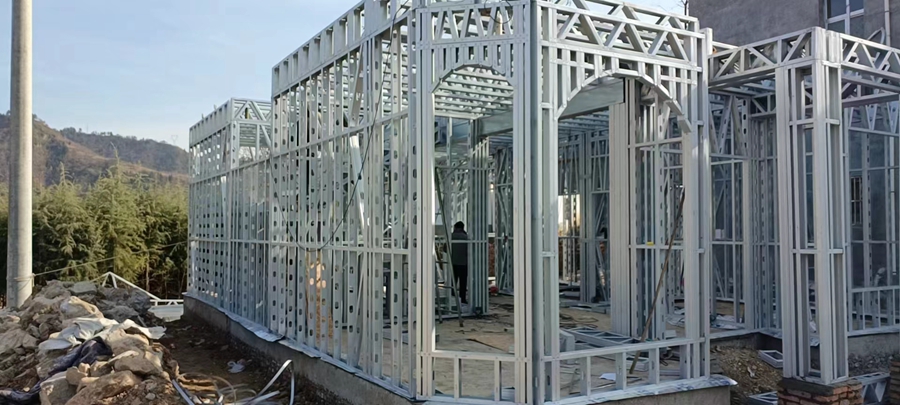

　　三、5大场景下的龙骨选型策略

　　1. 沿海高腐蚀区

　　- 材质升级 ：镀铝镁锌钢板(耐蚀性比镀锌高10倍)+外层喷涂环氧富锌底漆(干膜厚度≥80μm)。

　　- 连接件防护 ：螺栓/自攻钉必须采用304不锈钢(禁止电镀钢钉!)。

　　2. 大跨度空间(>6m)

　　- 复合梁技术 ：双拼C型钢+中间OSB板胶合，承载力提升40%(例：跨度8m的展厅项目，楼板挠度≤L/360)。

　　- 局部加厚 ：跨中区域龙骨厚度增加0.3mm，两端可维持原规格以节省成本。

　　3. 极寒/高温差地区

　　- 低温韧性 ：选择S550GD+Z材质(-40℃冲击功≥27J)，避免冷脆断裂。

　　- 热桥阻断 ：龙骨空腔内填充聚氨酯发泡胶，导热系数≤0.024W/(m·K)。

　　四、供应商筛选与成本控制秘籍

　　1. 4招识破劣质龙骨

　　- 看截面 ：优质C型钢边缘平整无毛刺，劣质品常有裂纹或卷边。

　　- 测精度 ：用游标卡尺测量厚度，偏差>±0.05mm即为不合格。

　　- 查认证 ：必须具备ISO 1461(热浸镀锌)、SGS抗拉强度检测报告。

　　2. 成本优化技巧

　　- 混合规格 ：非承重墙用0.8mm厚Z180龙骨，承重墙用1.2mm Z450，综合成本降18%。

　　- 模数化设计 ：统一龙骨长度为3m/6m(减少切割损耗，材料利用率达95%)。

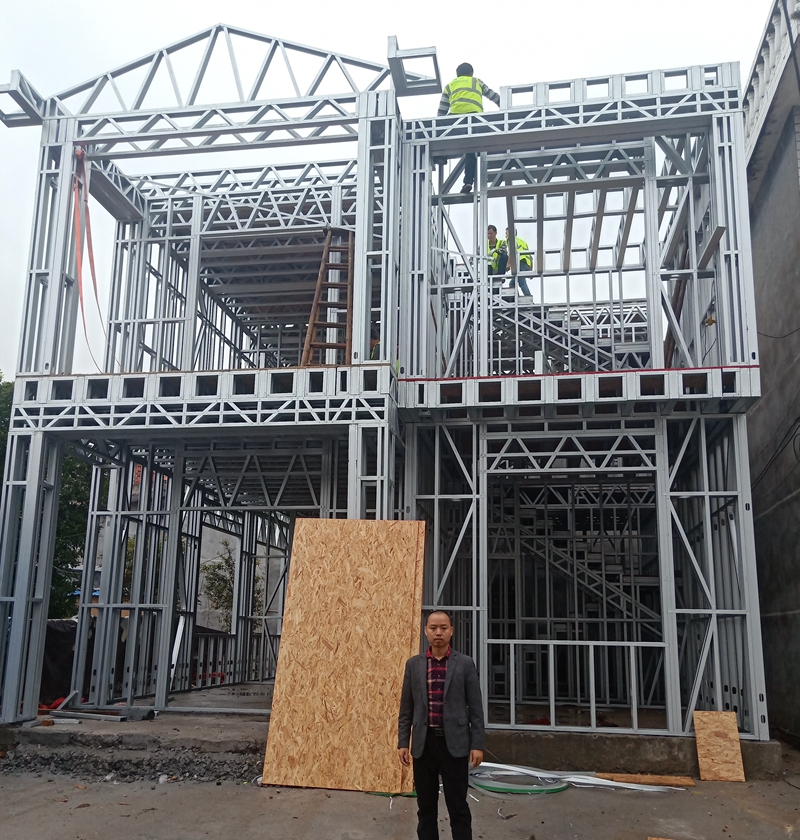

　　五、工程案例：选错规格的惨痛教训

　　案例1：镀锌不足引发集体锈蚀

　　- 项目 ：湖南某轻钢别墅群(交付3年)。

　　- 问题 ：龙骨镀锌层仅120g/㎡(宣称Z275)，雨季墙面出现锈斑。

　　- 损失 ：整体更换龙骨+赔偿业主，成本超500万元。

　　案例2：厚度虚标导致楼板塌陷

　　- 项目 ：四川民宿项目(楼板设计荷载200kg/㎡)。

　　- 真相 ：龙骨实际厚度0.9mm(标称1.2mm)，实测承载力不足60%。

　　- 后果 ：营业期间楼板塌陷，项目永久关停。

　　六、未来趋势：高性能龙骨的3大革新

　　1. 不锈钢复合龙骨 ：外层430不锈钢+内层碳钢，寿命超100年(成本仅增15%)。

　　2. 智能监测龙骨 ：植入光纤传感器，实时预警变形与锈蚀。

　　3. 超轻高强材料 ：镁合金龙骨(密度为钢的1/4，强度提升20%)。

　　轻钢龙骨的规格选择，本质是一场结构安全、成本与寿命的精密博弈。只有精准匹配荷载需求、环境参数与工艺标准，才能打造真正“百年住宅”。
