冷弯薄壁型钢房屋因其轻质高强、施工便捷的特点，被广泛应用于装配式建筑、桥梁、仓储等领域。然而，其薄壁特性(通常厚度0.6-3mm)导致抗腐蚀能力较弱，尤其在潮湿、盐雾或工业污染环境中，锈蚀问题可能引发结构安全隐患。如何通过科学的防腐处理技术将材料寿命提升至30年以上?本文将深入剖析5大主流防腐技术，结合实验数据与工程案例，为您提供从选型到施工的全流程解决方案。

　　一、冷弯薄壁型钢为何必须做防腐处理?

　　- 腐蚀风险 ：薄壁钢材表面积大，暴露于氧气和水分中易发生电化学腐蚀，锈蚀速率可达0.1-0.2mm/年(厚度仅1mm的钢材可能5年失效)。

　　- 经济损失 ：据NACE统计，全球每年因金属腐蚀损失超2.5万亿美元，占GDP的3-4%。

　　- 安全隐忧 ：锈蚀会导致钢材截面减小、承载力下降，极端情况下引发建筑坍塌(如2021年某物流仓库事故)。

　　二、5大防腐处理技术对比与选择指南

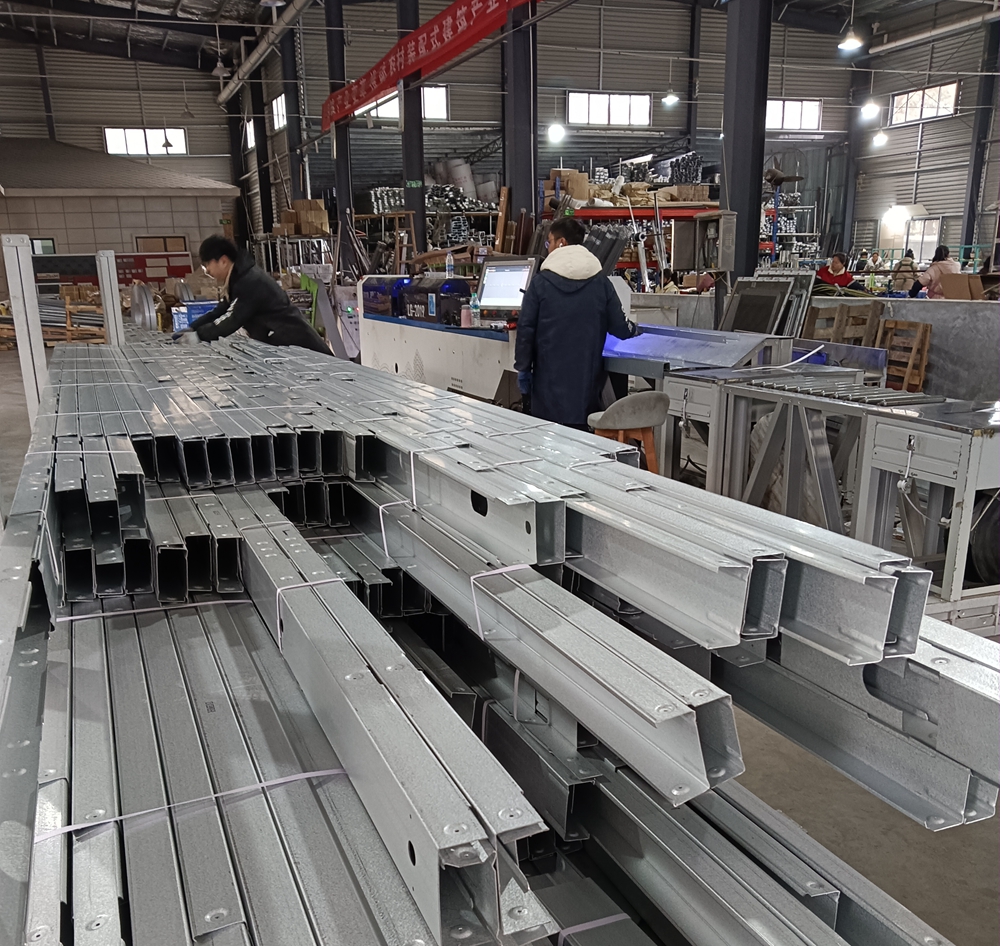

　　1. 热浸镀锌(HDG)

　　- 工艺 ：将钢材浸入450℃熔融锌液，形成60-80μm锌层(符合ASTM A123标准)。

　　- 优势 ：防腐寿命20-30年(盐雾试验>4800小时)，免维护。

　　- 成本 ：约1500-2500元/吨，适合长期暴露环境(如沿海建筑)。

　　2. 环氧涂层(粉末/液体)

　　- 工艺 ：静电喷涂或浸涂，固化后形成80-120μm致密涂层(附着力≥8MPa)。

　　- 优势 ：色彩多样、环保无VOC，耐酸碱(pH 3-11)。

　　- 成本 ：约800-1500元/吨，适用于室内或轻腐蚀环境。

　　3. 锌铝镁合金镀层(ZM)

　　- 工艺 ：热浸镀锌基础上添加11%铝、3%镁，镀层厚度20-30μm。

　　- 优势 ：自修复能力强，耐红锈时间比镀锌提升3倍(盐雾试验>10000小时)。

　　- 成本 ：约3000-4000元/吨，推荐用于高腐蚀性工业区。

　　4. 冷镀锌(富锌底漆)

　　- 工艺 ：涂刷含锌粉(≥80%)的环氧底漆，干膜厚度60-100μm。

　　- 优势 ：施工灵活，可现场补涂，初期成本低。

　　- 缺点 ：寿命仅5-8年，需定期维护。

　　5. 纳米复合涂层

　　- 工艺 ：添加石墨烯、SiO₂纳米颗粒，涂层厚度50μm即可实现超高阻隔性。

　　- 优势 ：疏水性强(接触角>150°)，耐紫外线老化(3000小时QUV测试无粉化)。

　　- 成本 ：约5000元/吨，适合高端建筑或永久性设施。

　　三、防腐施工的4大关键控制点

　　1. 前处理：决定涂层寿命的“隐形工程”

　　- 脱脂 ：碱性清洗剂去除轧制油(残留量≤50mg/m²)。

　　- 磷化 ：铁系或锌系磷化，增加表面粗糙度(Ra 1.5-3.0μm)。

　　- 钝化 ：铬酸盐处理(需符合RoHS标准)或无铬钝化液。

　　2. 镀层/涂层均匀性控制

　　- 厚度检测 ：磁性测厚仪(误差±2μm)，镀锌层双面均值≥70μm。

　　- 孔隙率测试 ：硫酸铜浸泡法(5次循环无红锈为合格)。

　　3. 边角与焊缝特殊处理

　　- 焊缝喷涂 ：采用高固含环氧漆(干膜厚度≥200μm)。

　　- R角强化 ：冷弯成型后R角处增加补涂(如聚氨酯密封胶)。

　　4. 加速老化实验验证

　　- 盐雾试验 ：按ISO 9227标准，评估720小时后的锈蚀面积(要求≤5%)。

　　- 循环腐蚀测试 ：盐雾+湿热+干燥循环，模拟10年自然腐蚀。

　　四、工程应用案例与成本效益分析

　　案例1：某滨海度假村装配式别墅群

　　- 挑战 ：年均湿度85%，氯离子浓度>500mg/m³。

　　- 方案 ：G550冷弯型钢+锌铝镁镀层(30μm)+氟碳面漆。

　　- 结果 ：10年零锈蚀，维护成本降低70%。

　　案例2：光伏支架系统

　　- 痛点 ：野外环境温差大(-30℃~80℃)，传统镀锌层易开裂。

　　- 创新 ：纳米改性环氧涂层(耐温-50℃~150℃)。

　　- 效益 ：寿命从15年延长至25年，IRR提升22%。

　　五、未来趋势：环保与智能防腐技术

　　1. 无铬钝化技术 ：采用钼酸盐、硅烷等替代六价铬(满足欧盟REACH法规)。

　　2. 智能涂层 ：植入pH敏感微胶囊，锈蚀初期自动释放缓蚀剂。

　　3. 数字孪生监测 ：通过物联网传感器实时监测涂层破损与腐蚀速率。

　　冷弯薄壁型钢的防腐处理绝非简单“刷漆”，而是需要从材料选择、工艺设计到施工管控的全链条科学管理。通过匹配环境需求的技术方案，结合智能化监测手段，可最大限度释放轻钢结构的性能优势，为建筑安全与可持续发展提供坚实保障。
